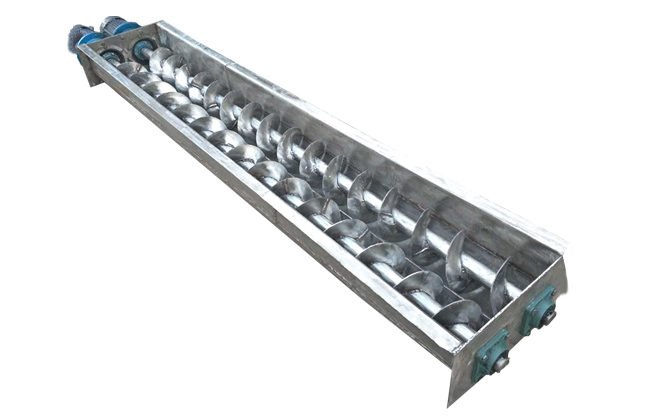

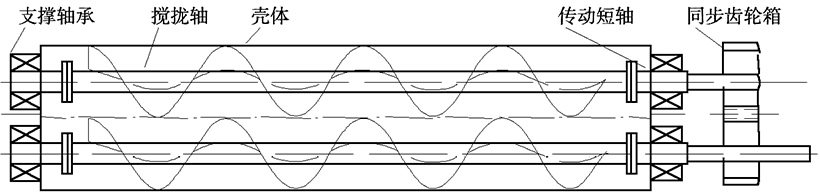

結構圖紙

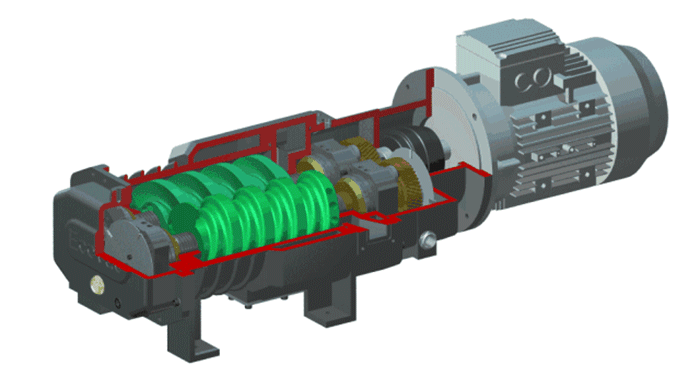

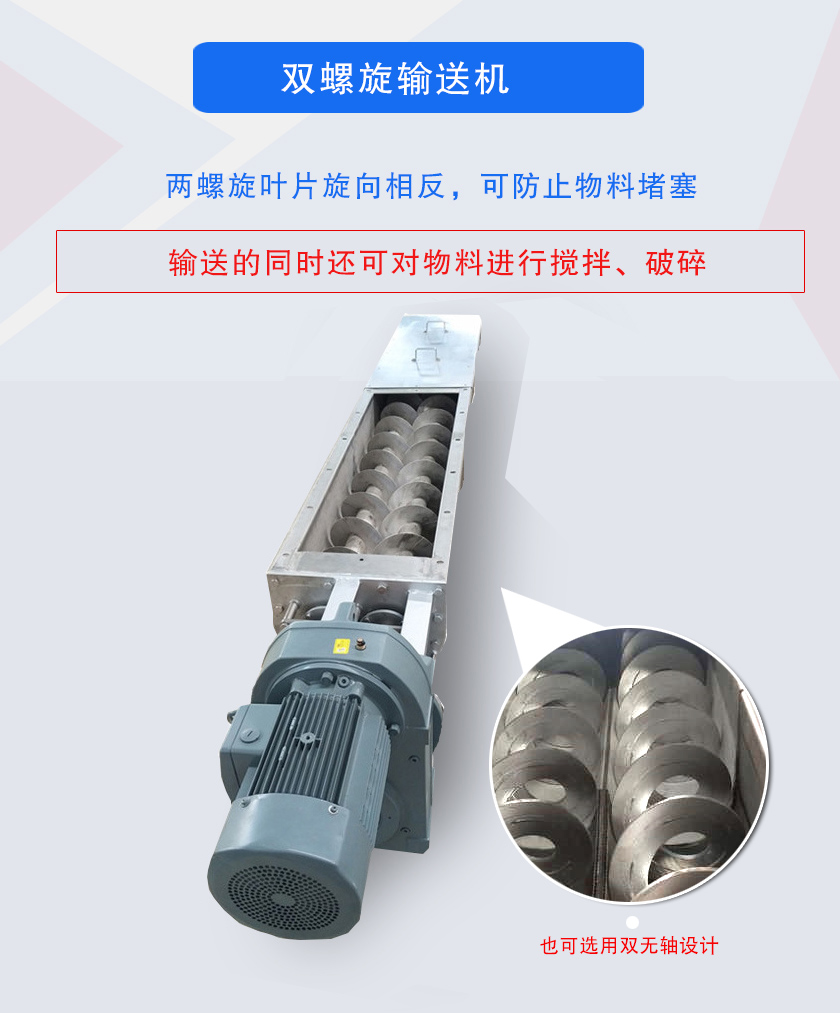

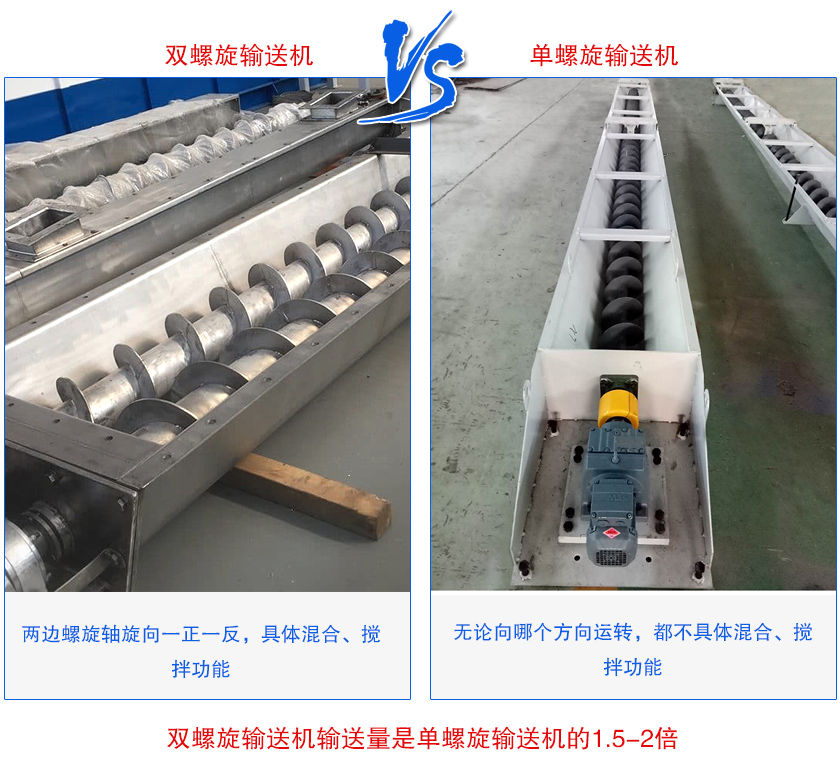

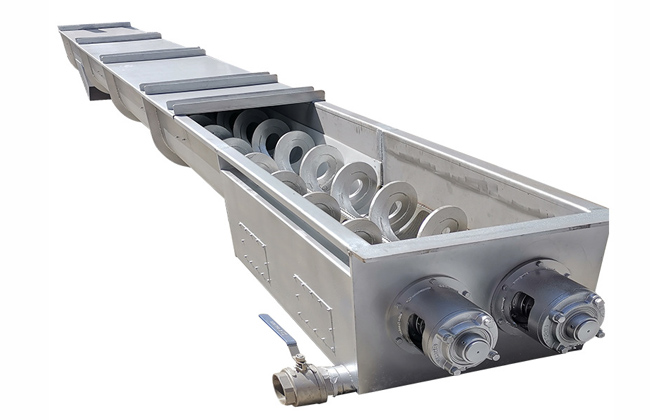

1、兩螺旋葉片旋向相反，一根是左旋，另一根是右旋，可以避免原料卡死螺旋體，適合體積大、流動性差或需要攪拌的物料。

2、螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式，安裝、拆卸不需要軸向移動，維修方便。芯軸長、吊掛少、故障點少。

3、采用變徑結構，增大吊軸承處容積，避免吊軸承與原料接觸。

4、各傳動部位均采用浮動連接方式，吊軸承為萬向結構，使螺旋體、吊軸承和尾部總形成一個整體旋浮體，在一定范圍內可以輸送阻力自由旋轉避讓，不卡料，不堵料。

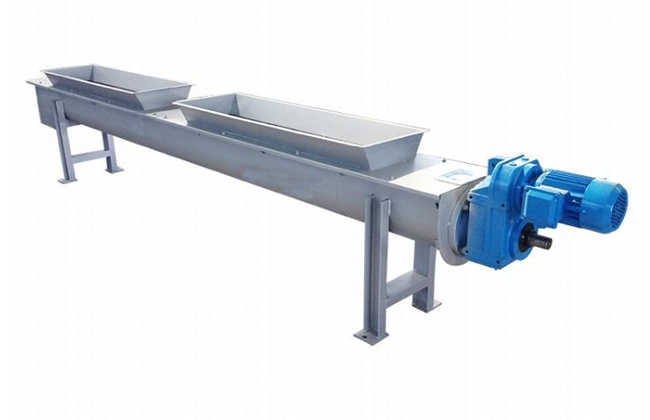

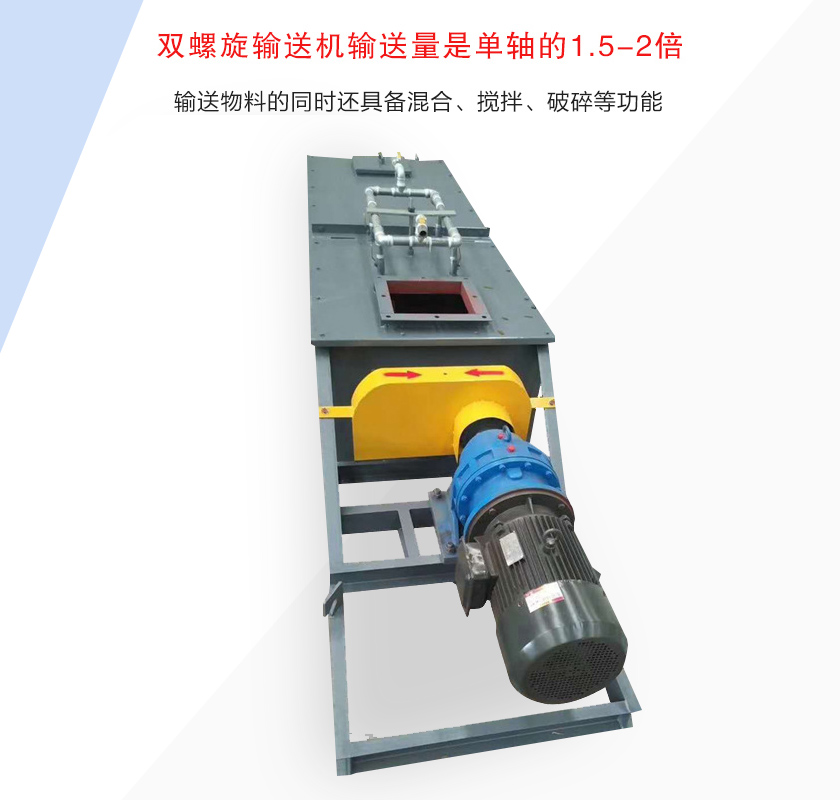

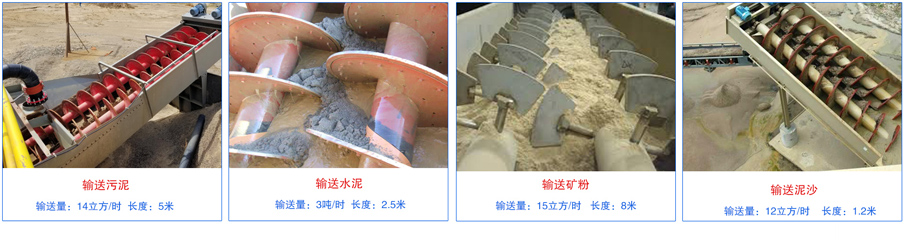

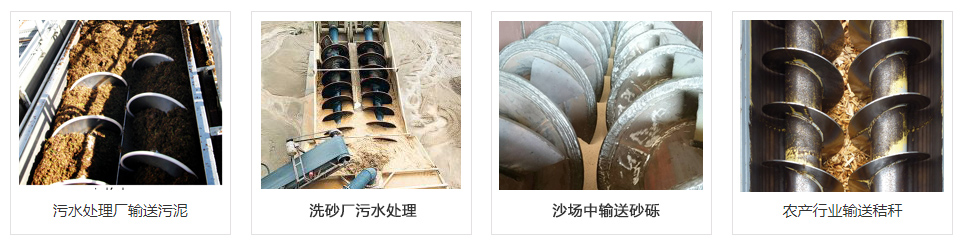

6、與其他輸送設備相比，具有整機截面尺寸小、密封性能好、運轉平穩可靠、可中間多點裝料和卸料及操作安全、維修簡單等優點。

7、長度大小均可按照客戶要求定制加工生產，長度2米-70米不等，外形U型規格。

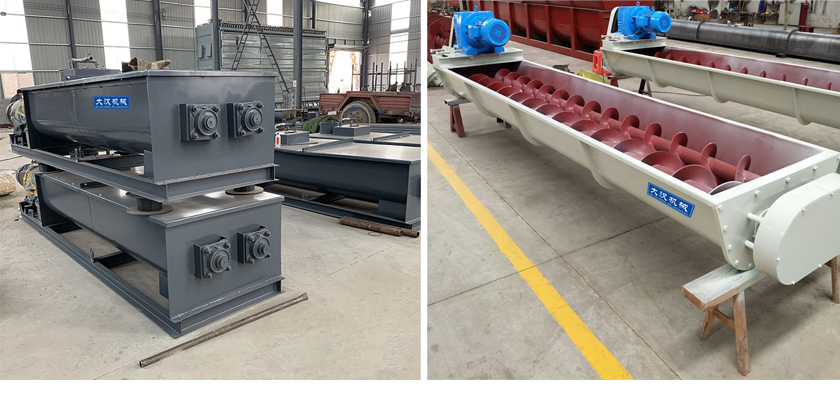

細節與結構

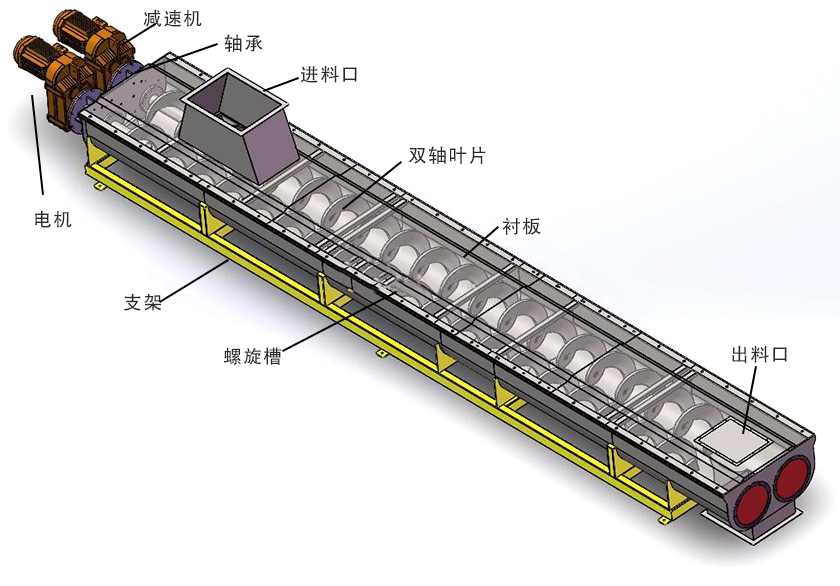

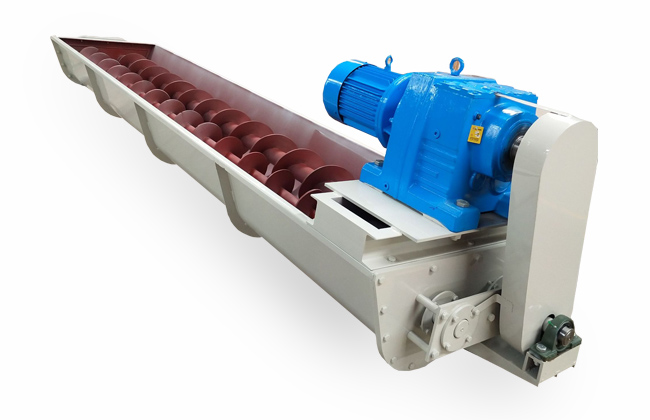

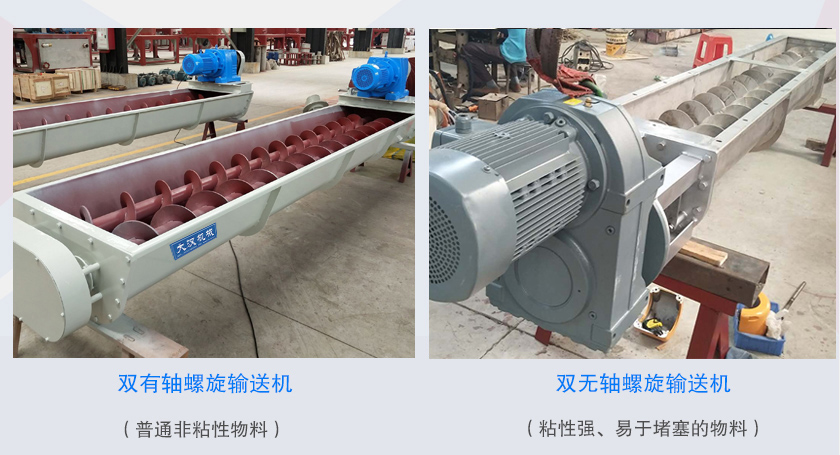

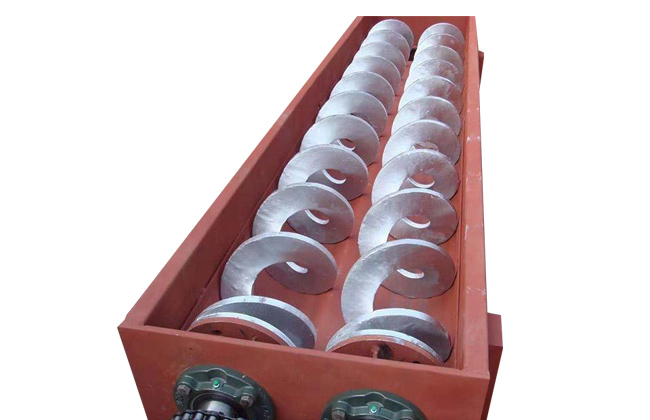

雙螺旋輸送機主要由驅動裝置、輸送槽、機架、螺旋葉片等組成。

驅動裝置：適用于戶外使用要求，電機減速裝置采用軸裝式減速機的結構形式，減速傳動裝置是斜齒輪或斜齒輪和蝸輪傳動組合結構形式，減速機輸出軸采用復式三唇密封，以避免漏油現象發生。減速機設有油位自動調節裝置，以使齒輪傳動在任何溫度變化條件下均能達到良好的潤滑。減速裝置選用低噪音、高效率、密封良好的產品。

驅動電機：為法蘭安裝的異步感應電機，適用于電源380V，3相，60Hz，電動機為IP54保護，轉速不大于1500r/min。

螺旋體：螺旋片具有足夠的強度和剛度。，

支撐架與輸送槽：輸送機支撐架采用不銹鋼型材制造，用不銹鋼膨脹螺栓固定在混凝土的土建基礎上。輸送機槽厚度3.0mm，制成U型斷面，除進料口敞開外，其余部分沿螺旋槽加平蓋封閉，輸送槽及蓋板全部采用不銹鋼材料制造。
